Productos Atomlux
Sistema Universal de Emergencia

Sistema Universal 1601 LITIO-LED / 1601 LEDN SLIM:

Sistema Universal 1601 LEDN:
- Tubos LED A 220 VCA hasta 22 W
- Lámparas LED 220 VCA

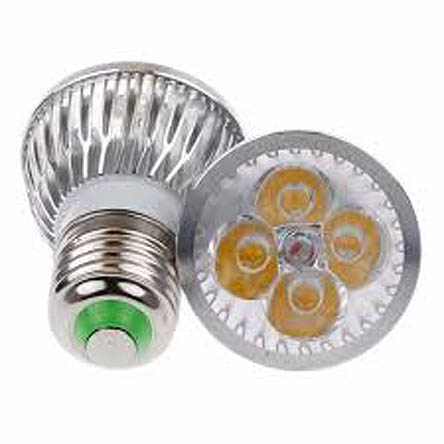

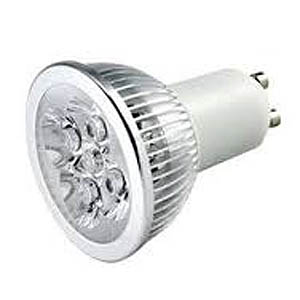

- DicroLED GU10
- Lámparas bajo consumo fluorescentes de 220 VCA hasta 20W

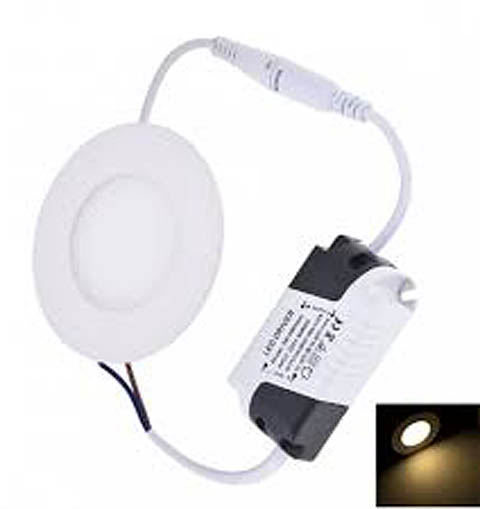

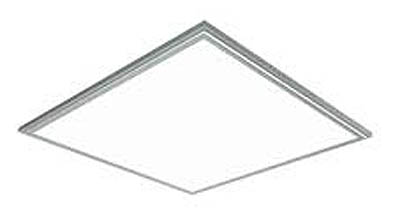

- Paneles LED con Driver externo

Sistema Universal 1600:
- Atomlux se integra a la arquitectura y al diseño de la iluminación general. Mediante una sencilla instalación, convierte a cualquier luminaria en una Luz de Emergencia de tipo Permanente sin modificar su función original. Según el modelo elegido, se puede conectar en artefactos con tubos fluorescentes, lámparas Dulux, o lámparas dicroicas.

Compuesto por:
- Módulo de Iluminación de Emergencia.
- Batería (una o dos de Niquel-Cadmio o Plomo-Acido, según modelo).
- LED con cable

 Manual de Usuario:
- Al pie de la grilla encontrará el link a los distintos manuales del equipo.

Modelo 1601N
SLIM		 1601
LITIO-LED		 1601LEDN
SLIM
Tensión y frecuencia
de alimentación		 220 V - 50 Hz 220 V - 50/60 Hz 220V-50 Hz
Intensidad de Corriente de alimentación
(cargador de batería)		 25 mA 30 mA
Factor de potencia 0,9
Factor de flujo 25% con tubo
de 36W		   Tubo LED
22 W - 20%
Tipo y Potencia de lámparas Compactas fluorescentes
4 pins y tubos fluorescentes T8/T9:5W
a 65W y T5 8W
a 28W y 54W

Con Driver switching
incorporado de 220V:
Tubos LED de 8W a 22W, Lámparas LED a rosca o DicroLED GU10 hasta 40W, Lámparas LED Integradas hasta 200W.

Con Driver externo:
Paneles de LEDs de 10W hasta 250W, Tiras de LED de 12V o 24V

 Con Driver switching
incorporado de 220V:
Tubos LED de 8W a 22W, Lámparas LED a rosca o DicroLED GU10 hasta 40W, Lámparas LED Integradas hasta 200W.

Con Driver externo:
Paneles de LEDs de 10W hasta 250W, Tiras de LED de 12V o 24V
Tensión de diseño 6 VCC 7,4 VCC 6 VCC
Batería sellada Níquel-Cadmio
6 V - 1800 mAH		 PLitio-Ión 7,4 V -
2000 mAHH		 Níquel-Cadmio
6 V - 1800 mAH
Intensidad de Corriente de Batería (en descarga) 1,8 A 2,3 A 2,3 A
Frecuencia de salida
Nominal con/sin lámpara		 18 KHz / 38 KHz 43 KHz / 83 KHz 43 KHz / 83 KHz
Tiempo de autonomía
aproximado		 Tubo T8
36 W - 60 Min.		 Ver cuadro en el manual
formato PDF LINK		 Ver cuadro en el manual
formato PDF LINK
Dimensiones del Equipo
(Largo, Ancho, Alto)		 240 mm - 39 mm
35 mm		 240 mm - 39 mm - 35 mm 240 mm - 39 mm
35 mm
Dimensiones
de la batería (mm)		 23 x 48 x 112 66 x 36 x 19 23 x 48 x 112
Peso neto del equipo
con batería		 0,50 Kg 0,32 Kg 0,50 Kg
Temperatura ambiente
de operación ta		 5 °C a 40 °C
Uso Sólo para Iluminación de Emergencia en Interiores
Tipo aislación entre el circuito de alimentación y el circuito de batería Aislación básica Depende de la fuente externa Aislación Reforzada
Intensidad de corriente máx. permitida a la lámpara 0,1 A 0,125 A 0,125 A
MANUAL
DE USUARIO		 1601N
SLIM

 1601
LITIO-LED

 1601LEDN
SLIM



<< Volver a la sección Productos


SISTEMA DE ENERGIA PARA LUZ DE EMERGENCIA LED
AUTONOMO PERMANENTE / NO PERMANENTE
MODELOS 1604 / 1606

UNICO con Batería Litio incorporada.
SUPER COMPACTO.

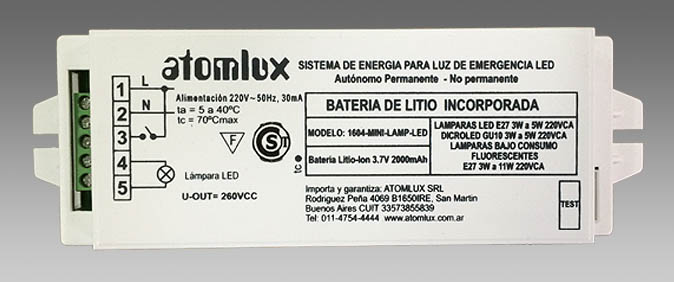

Modelo 1604.
Mini Lámpara Led
Para:
:: Lámparas LED E27 3-5W / 220VCA
:: DicroLED GU10 3-7W / 220VCA
:: Lámparas de bajo consumo
fluorescente E27 3-11W /220VCA

Click para ver detalles del producto

Manual de Usuario
Modelo 1604

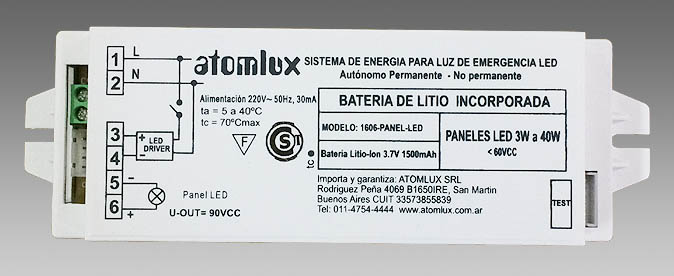

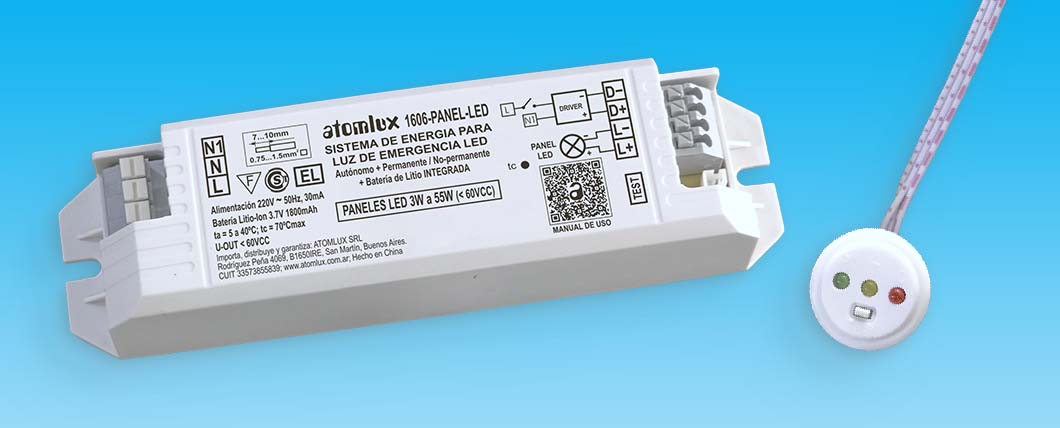

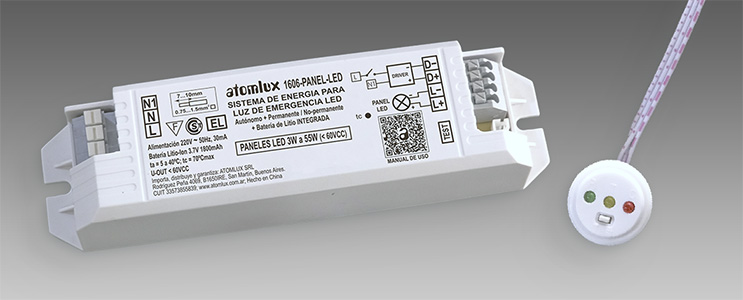

Modelo 1606.
PANEL LED
Para:
:: Paneles LED de 3-55W <60VCC
Click para ver detalles del producto
Manual de Usuario
Modelo 1606
Tensión y frecuencia de entrada
220 VCA, 50 Hz
30 mA - FP: 07
Flujo Luminoso (%)

MODELO 1604
40 / 90%

MODELO 1606
10 / 90 %
TIPO Y POTENCIA
DE LAMPARAS APLICABLES

Modelo 1604
Lámparas LED E27 de 3W a 7W 220VCA,
DricroLED GU10
de 3W a 7W 220VCA
Lámparas de bajo consumo fluorescentes E27 de 3W hasta 11W 220VCA

Modelo 1606

Paneles LED
de 3W a 55W
(< 60 VCC)
TENSION DE SALIDA A LA LAMPARA
Y TIPO DE CORRIENTE

Sin lámpara U-OUT
= 260 VCC

U-OUT (en vacío)
= < 60 VCC
Intensidad de corriente máxima permitida a la lámpara

0,03 A

0,1 A
Tiempo de autonomía

Ver Manual
Cuadro en hoja 2

90 minutos
Tensión de Diseño
3,7 VCC
BATERIA SELLADA (Incorporada)

Litio Ion
3.7 V / 2000 mAh

Litio Ion
3.7 V / 1500 mAh
Intensidad de corriente máxima
de Batería (en descarga)
1,4 A
Uso
Solo para iluminación de emergencia en interiores
Tipo de aislación entre le circuito de alimentación y el circuito de batería
Sin aislación
(batería-interna)
Dimensiones del equipo
Largo: 173 mm,
Ancho: 55 mm,
Alto: 25 mm
Peso neto del equipo con batería
0,16 Kg.
Temperatura ambiente
de operación ta
5º C a 40º C

<< Volver a la sección Productos



SISTEMA DE ENERGIA PARA LUZ DE EMERGENCIA LED
AUTONOMO PERMANENTE / NO PERMANENTE
MODELOS 1608 / 1609 / 1610

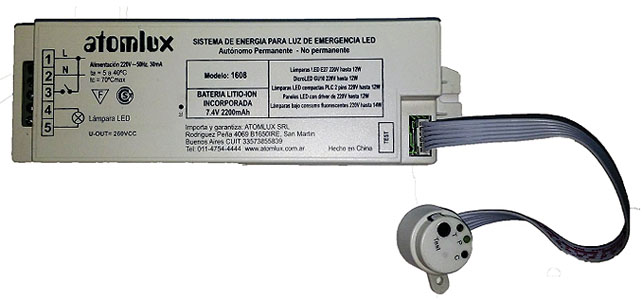

Modelo 1608
BATERIA DE LITIO INCORPORADA.

Tipo y potencia
de lámparas aplicables:

:: Lámpara LED E27, Dicroled GU10 y LED compactas tipo PLC 2 pins de 220V, 5-16 W

:: Paneles LED con driver interno de 220 V - 5-16 W

:: Lámparas bajo consumo fluorescentes E27 de 220 V - 7-18 W


Click para ver detalles del producto

Manual de Usuario
Modelo 1608

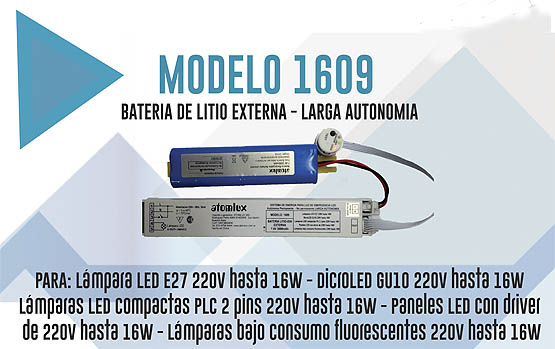

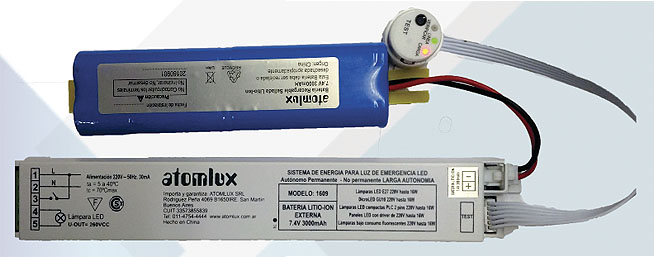

Modelo 1609
BATERIA DE LITIO
EXTERNA
LARGA AUTONOMIA.

Tipo y potencia
de lámparas aplicables:

:: Tubos LED de 220 V hasta 20 W

:: Lámparas LED E27, Dicroled GU10, y LED compactas tipo PLC 2 pins 220 V hasta 20 W

:: Paneles LED con driver de 220 V hasta 20 W

:: Lámparas bajo consumo fluorescente E27 de 220 V hasta 20 W

Click para ver detalles del producto

Manual de Usuario
Modelo 1609
Tensión, frecuencia, corriente y factor
de potencia de alimentación.
220 VCA, 50 Hz
30 mA - FP: 07
TIPO Y POTENCIA
DE LAMPARAS APLICABLES

MODELO 1608
Lámparas LED E27,
DicroLED GU10, y LED compactas tipo PLC 2 pins
de 220 V - 5-16 W,
Paneles LED con driver
interno de 220 V - 5-16 W,
Lámparas bajo consumo fluorescentes E27
de 220 V - 7-18 W

MODELO 1609
Tubos LED de 220 V hasta 20 W; Lámparas LED E27, DicroLED GU10, y LED compactas tipo PLC 2 pins de 220 V hasta 20 W; Paneles LED con driver de 220 V hasta 20 W; Lámparas bajo consumo fluorescentes E27 de 220 V, hasta 20 W
Tensión de salida a la lámpara
y tipo de corriente
Sin lámpara U-OUT
= 260 VCC

Intensidad de corriente máxima permitida a la lámpara

0,08 A

0,08 A
Tiempo de autonomía

Con lámparas de:
12W=60min / 16W=50min

30 a 80 minutos
Tensión de Diseño
7,4 VCC
BATERIA SELLADA (Incorporada)

Litio Ion 7.4 V
2200 mAh

Litio Ion 7.4 V
3000 mAh
Intensidad de corriente máxima
de Batería (en descarga)
3 A
Uso
Solo para iluminación de emergencia en interiores
Tipo de aislación entre le circuito de alimentación y el circuito de batería
Sin aislación
(batería-interna)
Dimensiones del equipo:

Largo: 186 mm;
Ancho: 54 mm;
Alto: 25 mm

Largo: 231 mm;
Ancho: 35 mm;
Alto: 29 mm
Dimensiones de la batería externa:

No posee
batería externa

Largo: 160 mm;
Ancho: 20 mm;
Alto: 37 mm
Peso neto del equipo con batería:

0,24 Kg.

0,32 Kg.
Temperatura ambiente
de operación ta
5º C a 40º C

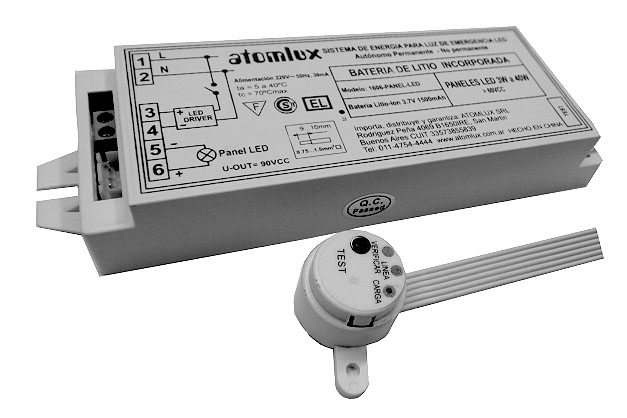

Modelo 1610 Panel LED
Batería de Litio-Ion
incorporada.

Tipo y potencia
de lámpara aplicable:
:: Paneles LED de 3W a 100W


Click para ver detalles del producto





Manual de Usuario
Modelo 1610
Modelo
1610 PANEL LED
Tensión. Frecuencia de alimentación.
Factor de Potencia.
220 V - 50/60 Hz
30 mA / FP: 0,6
Flujo Luminoso (%)
10 / 90
Factor de Potencia
0,6
Tipo y potencia
de lámparas aplicables
Paneles LED
de 3W a 100W
Batería Sellada (Incorporada)
Litio Ion 7,4 V - 2200 mAh
Intensidad de corriente máxima
de Batería (en descarga)
1,4 A
Tensión de salida a la lámpara
y tipo de corriente
U-OUT < 100 VCC
Intensidad de corriente
máxima permitida a la lámpara
0,1 A
Dimensiones
del equipo
Largo
185 mm.
Alto
25 mm.
Ancho
55 mm.
Tiempo de autonomía
90 min
Uso

Solo para iluminación de emergencia en interiores
Tipo de aislación entre el circuito
de alimentación y el circuito de batería
Sin aislación
(batería-interna)
Peso neto del equipo con batería
0,22 Kg
Temperatura ambiente de operación ta
5º C a 40º C
Tipo de uso
Apto Intemperie (IP65)




AUXILIAR DE EMERGENCIA
UNIVERSAL PARA LED

Modelo 1601 LITIO LED
Batería de Litio-Ion
incorporada.

Para: Tubos LED, Lámparas LED, DicroLED GU10, Paneles LED, Lámparas LED Integradas, Tiras de LEDsW


Click para ver detalles del producto

Manual de Usuario
Modelo 1601 LITIO-LED
Modelo
1601 LITIO-LED
Tensión. Frecuencia.
Corriente y factor de potencia.
220 V - 50 Hz
30 mA / FP: 0,9
Tensión de diseño
7,4 VCC
Factor de Potencia
0,9
Tipo y potencia
de lámparas
aplicables
Con Driver switching incorporado de 220 V.
Tubos LED de 8W a 22W, Lámparas LED a rosca
o DicroLED GU10 hasta 40W, Lámparas LED Integradas hasta 200W.

Con Driver externo.
Paneles de LEDs de 10W hasta 250W,
Tiras de LED de 12 V o 24 V

Batería Sellada (Incorporada)
Litio Ion 7,4 V - 2000 mAh
Intensidad de corriente máxima
permitida a la lámpara
0,125 A
Tensión de salida a la lámpara
y tipo de corriente
U-OUT < 270 VCC
Frecuencia de funcionamiento del convertidor con/sin lámpara
43 KHz / 83 KHz
Dimensiones
del equipo
Largo
240 mm.
Alto
35 mm.
Ancho
39 mm.
Tiempo de autonomía
Ver manual según lámpara
Dimensiones de la batería

66 mm x 36 mm x 19 mm
Tipo de aislación entre el circuito
de alimentación y el circuito de batería
Aislación reforzada
Peso neto del equipo con batería
0,32 Kg
Temperatura ambiente de operación ta
5º C a 40º C
Tipo de uso
Solo para iluminación de emergencia en interiores



<< Volver a la sección Productos
